Накопичення осаду на дні водосховищ з часом зменшує їхню корисну місткість, погіршує якість води та обмежує можливості використання резервуара. Це може призвести до зниження ефективності зрошення, перебоїв у водопостачанні та зменшення здатності об’єкта стримувати паводкові води. Щоб запобігати таким наслідкам і своєчасно планувати роботи з обслуговування, необхідні точне картографування та регулярний моніторинг донних відкладів.
На цьому прикладі наш швейцарський партнер Pix4D продемонстрував, як сучасні фотограмметричні технології можуть радикально підвищити ефективність таких робіт. У проєкті, реалізованому в Японії, поєднання аерофотозйомки з дрона та наземного сканування за допомогою PIX4Dcatch з RTK дозволило підвищити точність вимірювань на 70% у порівнянні з традиційними підходами.
Опис проєкту

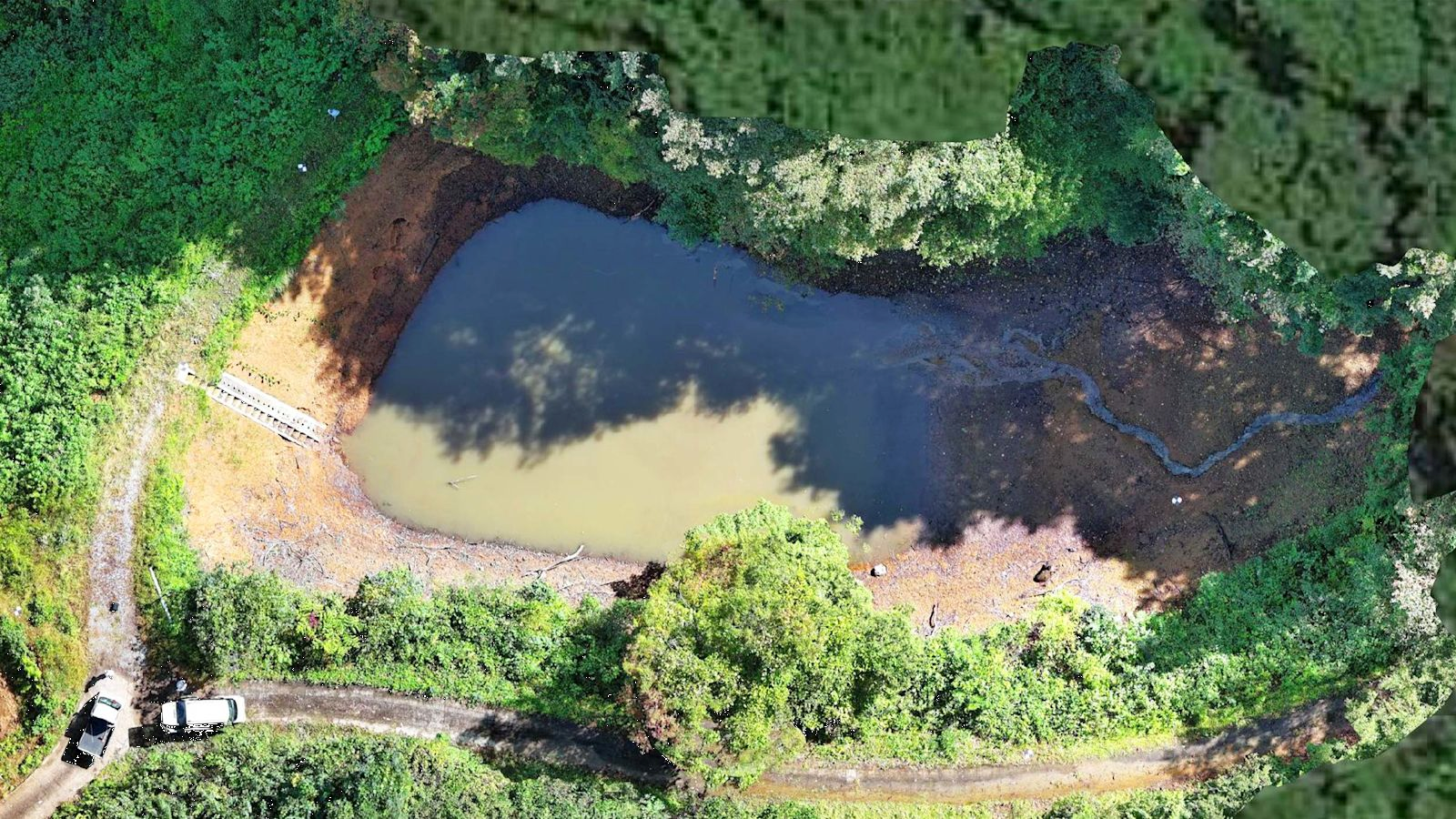

Дослідження проводилися на сільськогосподарському водосховищі у гірському районі префектури Тояма, Японія. Перед початком робіт водойму частково осушили, щоб відкрити доступ до зони накопичення осаду та провести точні вимірювання.
Методика збору даних
- Аерофотозйомка забезпечила повний огляд з висоти для більшості площі об’єкта. Однак через наявність дерев частина території залишалася недоступною для дронів.
- Щоб отримати дані з таких ділянок, застосували PIX4Dcatch з RTK-пристроєм, що дозволило виконати високоточне наземне сканування.
- Аерознімки та наземні знімки обробляли окремо, після чого об’єднували у PIX4Dmatic, створюючи цілісну 3D-модель.
Зліва — проєкт, знятий із землі за допомогою PIX4Dcatch RTK, а справа — знімки з повітря, виконані дроном.
Завдяки такій комбінації вдалось отримати максимально повне й точне уявлення про рельєф дна водосховища.
Особливості виконання
- Координати наземних контрольних точок (GCP) визначали за допомогою функції single-point measurement у PIX4Dcatch, що усунуло потребу у використанні тахеометра чи іншого спеціалізованого геодезичного обладнання.
- Прикріпивши RTK-пристрій до смартфона, оператор отримував точні дані просто під час обходу об’єкта.
- Для обробки використовували PIX4Dmatic — програмне забезпечення, що дозволяє швидко налаштовувати параметри та розміщувати контрольні точки.
3D-модель, створена шляхом об’єднання наземних і аерофотоданих.
Результати
- Точність вимірювання осаду зросла на 70% у порівнянні з традиційним способом роботи із залученням геодезиста та громіздкого обладнання.
- Швидкість: визначення GCP за допомогою PIX4Dcatch з RTK зайняло 15 хвилин замість приблизно 8 годин у разі використання класичних інструментів.
- Якість візуалізації: створена 3D-модель забезпечила детальне відтворення рельєфу дна, що є значно інформативнішим, ніж 2D-креслення з точками та лініями.
- Ефективність звітності: цифрові моделі полегшують обмін інформацією та розуміння стану інфраструктури всіма зацікавленими сторонами.
Висновок
Комбінація PIX4Dcatch RTK та PIX4Dmatic у моніторингу водосховищ дозволяє суттєво підвищити точність вимірювань, зменшити трудовитрати та забезпечити повне охоплення навіть у складних умовах з обмеженим доступом для дронів.
Цей кейс демонструє, що сучасна фотограмметрія — це не лише альтернатива традиційним методам, але й ефективний інструмент для прийняття рішень, планування обслуговування та оптимізації роботи інженерних, аграрних і екологічних об’єктів.
